曾經有人這樣設想：

　　OLED器件的各層能夠合一。

　　想要實現，那就得先找出來一種各層可以共用的材料，必須符合各層的各種要求，可能性有多大？請看下文：

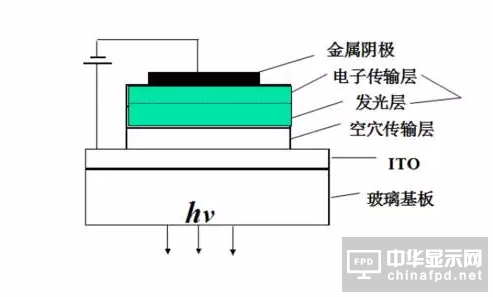

　　大家都知道，有機EL器件是由陰、陽兩極做界面及中間的有機發光層所組成的三明治結構。

　　中間的那個發光層，是由不同種類的有機材料疊加成膜而組成。

　　發光層、傳輸層和注入層的需求和特性不同，需要設計出分別適合它們的材料，然后才能應用到器件當中。

　　先來看一看各層的作用

　　發光層

　　將注入進來的電荷在該層進行再結合，使之高效率的發光，這就是發光層的作用。

　　所以，要使用熒光或者磷光性能非常好的有機化合物來做發光層的材料，發光層可是OLED器件的核心部分。

　　空穴傳輸層

　　它的作用是把陽極的空穴傳送到發光層，把從陰極來的電子擋住，不讓其進入陽極。

　　電子傳輸層

　　它的作用是把陰極的電子傳送到發光層，把從陽極來的空穴擋住，不讓其進入陰極。如果要把某個電極來的電荷載流子順利的送到發光層，又要把電荷載流子阻擋在發光層，使其不能跑到反向電極。那么，這個電荷載流子材料就非常重要了。

　　注入層

　　把電荷載流子從點擊順利的送到傳輸層，這是注入層的重要任務。

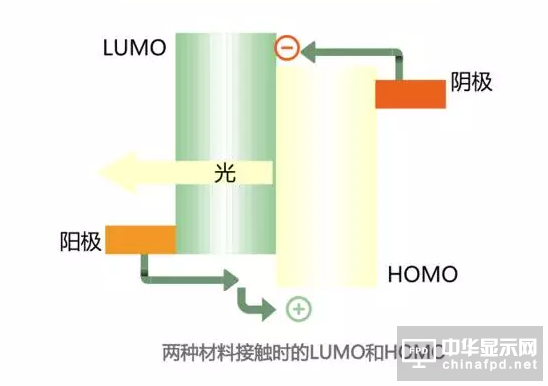

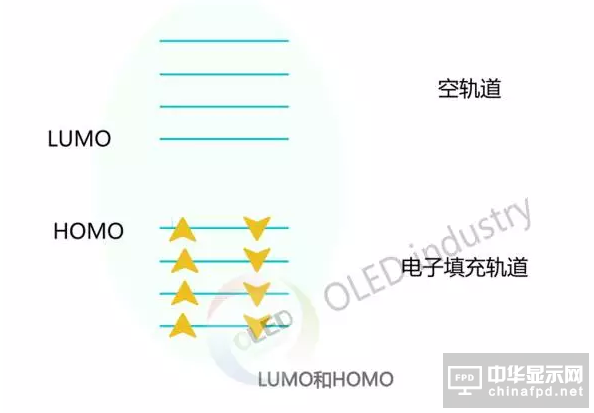

　　電極的逸出功和空穴傳輸層的HOMO水平以及LUMO水平要很好的匹配，空穴傳輸層的HOMO、LUMO可分為能夠填充電子的空軌道和充滿電子的軌道。

　　注：HOMO是hingest occupied molecular orbital的縮寫，即最高占有分子軌道，LUMO是lowest unoccupied molecular orbital的縮寫，即最低空分子軌道。

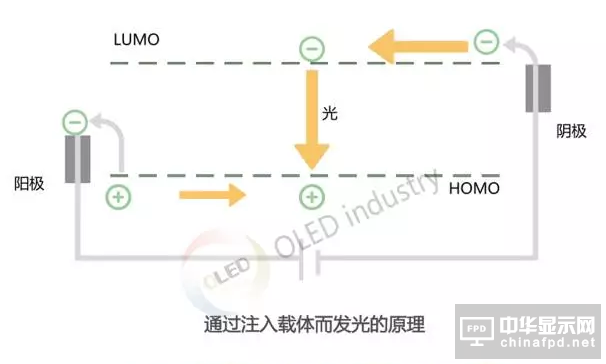

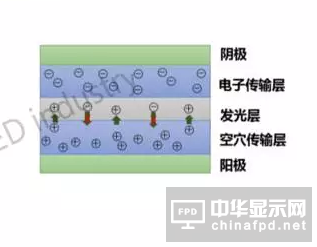

　　畫圖說明

　　注入層和傳輸層有何區別？

　　有人問了：

　　這兩者使用的材料是一樣的，那么合在一起不就行了嗎？這么費勁區分開干嘛？

　　理想狀態下當然是層數越少越好，之所以把注入層和傳輸層分開制備關鍵原因還是在于這個材料...

　　傳輸層需要高遷移率的材料，而注入層則不需要，匹配性好的材料不一定是載流子遷移率高的材料，當然，如果有一舉兩得的材料，那也是極好的。

　　最理想的情況是這樣的：

　　把注入層、傳輸層還有發光層等合并在一起，并使用同一種具備所有功能的材料，如果理想成真，那么電子和空穴將更容易注入，不僅遷移率高，發光效率也高，但是，現實問題是尋找如此理想的材料是非常困難的。

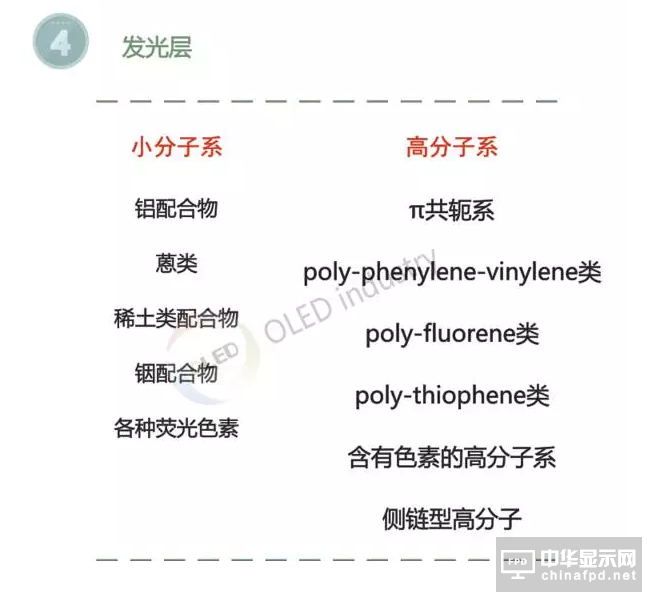

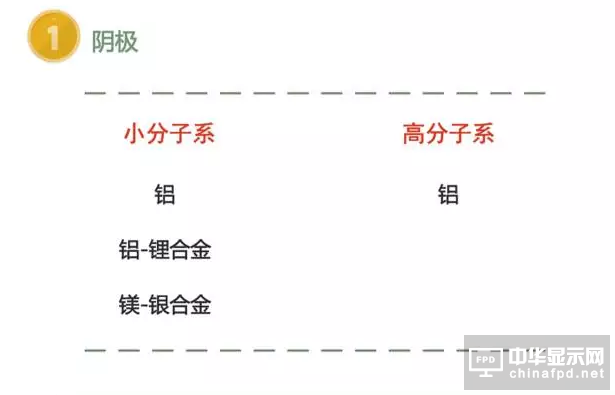

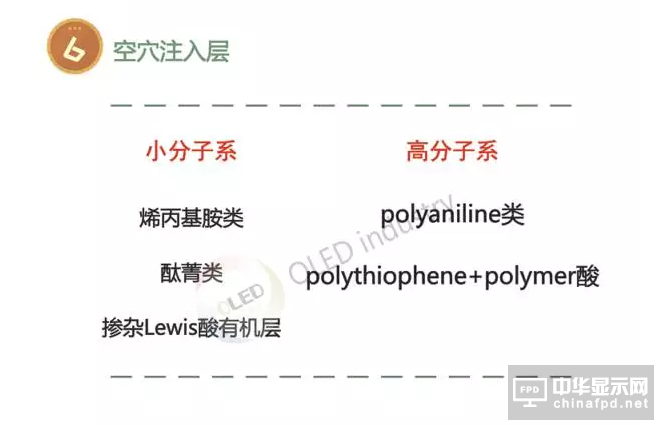

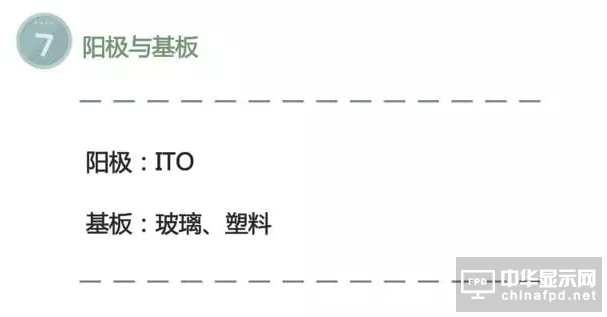

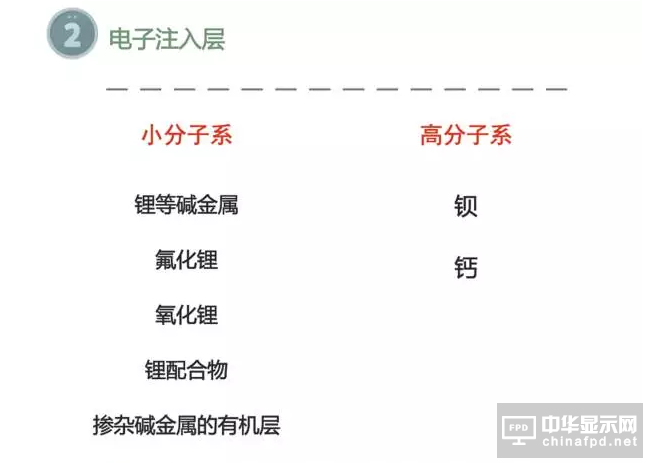

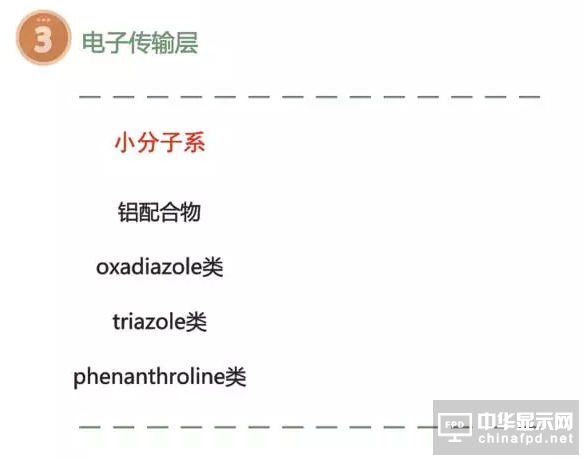

　　各層使用的材料是什么？
