Micro LED技術在當前面臨著相當多的挑戰，集邦咨詢LED研究中心（LEDinside）最新報告3Q17 Micro LED次世代顯示技術- Micro LED轉移技術與檢測維修技術分析報告表示，Micro LED制程中，巨量轉移是一關鍵性制程，如何快速且精準的將Micro LED轉移至目標，UPH （Unit Per Hour）及良率的提升將是首要努力的課題方向之一。

　　Micro LED轉移技術分析

　　LEDinside研究副理?xiàng)罡粚毐硎?Micro LED制程共計四大關鍵技術，轉移技術是目前最困難的關鍵制程之一，其他包括電路驅動設計、色彩轉換方式、檢測設備及方法、晶圓波長的均勻度控制等，也都是尚待突破的技術瓶頸。

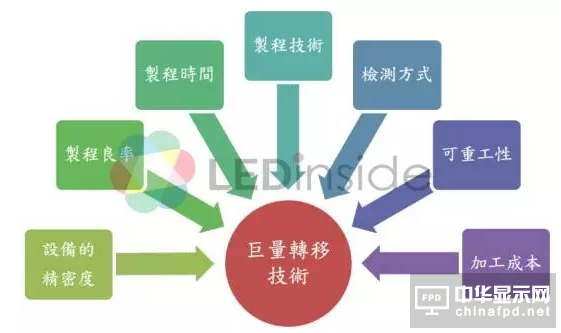

　　為什么Micro LED制造成本會居高不下？原因在于制程中還有很多轉移技術相關瓶頸仍待突破。大致區分為以下七大要素：

1. 生產設備精密度的要求

2. 制程良率的提升、產出速度（UPH：Unit Per Hour）的效率提升

3. 制程能力的控制

4. 生產方式之最佳化確定

5.檢測設備及儀器的精確穩定性

6. 壞點維修方式

7. 制程加工成本的降低

由于Micro LED涉及的產業橫跨LED、半導體、面板上下游供應鏈，包括芯片、機臺、材料、檢測設備等都與過去的規格相異，提高了技術的門檻，而異業間的溝通整合也增加了研發時程。

(圖：LEDinside整理)

　　LEDinside以工業制程六個標準差做為Micro LED量產可行性評估依據。轉移制程良率須達到四個標準差等級，才有機會產品商品化但加工及維修成本仍然很高，若要達到成熟的產品及具有競爭性的加工成本，其轉移良率至少要達到五個標準差以上，才能真正成為成熟的商品化產品。

　　Micro LED量產可行性評估

　　一般傳統的LED例如3030的封裝體其光源尺寸3,000μm，可借由SMT設備即可達到轉移之作用，當光源尺寸在100μm時也可借由固晶機（Die Bonder）設備達到芯片轉移，當光源尺寸不斷的縮小至10μm時，現狀的轉移（Pick & Place）設備其精密度及準確度將面臨嚴重考驗。

　　Micro LED制程的設備的精密度需小于±1.5μm才能精確的轉移至目標背板，目前現況轉移設備（Pick & Place）的精密度是±34μm （Multi-chip per Transfer），覆晶固晶機（Flip Chip Bonder）的精密度是±1.5μm （每次移轉為單一芯片） ，皆無法達到Micro LED巨量轉移的精密度規格需求。

　　芯片級銲接 （Chip Bonding）及外延級焊接 （Wafer Bonding）由于產能過低及工時成本過高，在巨量轉移上將無法應用上，但Wafer Bonding（外延級焊接）現狀的應用是因?yàn)橐袁F(xiàn)有機臺來開發Micro LED技術及研發像素?cái)?shù)量（Pixel Volume）較小的產品，但產能及工時成本皆是挑戰，未來轉移技術將是以薄膜轉移（Thin Film Transfer）的各種技術為主。

　　五大薄膜轉移技術包含：

1. 靜電吸附

2. 凡得瓦力轉印

3. 雷射激光燒蝕

4. 相變化轉移

5. 流體裝配

流體組裝方式是一種高速度的組裝技術，對各式之產品應用皆有較高的產出量（UPH），可以大幅度縮減組裝工時及成本。

　　轉移技術的選擇需視不同之應用產品決定，最主要是考量設備投資、產出量（UPH）及加工成本等因素，另外各廠家之制程能力及良率的控制，可視為產品發展順?biāo)斓年P(guān)鍵因素。

　　按照當前的情況，智慧手環、智慧手表、室內顯示屏的應用，將會是率先實現使用Micro LED的電子產品。但是由于轉移技術的困難度比較高及各應用產品的像素?cái)?shù)量(Pixel Volume)的不同，投入的廠商先以既有的外延焊接設備（Wafer Bonding）來做研發及選擇像素?cái)?shù)量（Pixel Volume）較少之應用產品為目標，以縮短開發的時間，也有廠商直接朝向薄膜轉移 （Thin Film Transfer）技術的方向發展，但因設備需另外設計及調整，必需投入資源甚多及消耗更長的研發時間，也將會產生更多的制程問題。
